優質司控道岔裝置

發布時間：2015-04-22 09:37:06 發布者：adminer

　　

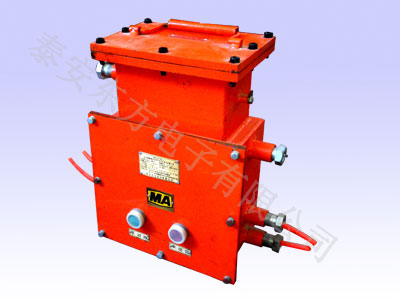

泰安東方電子生產的ZKC127Q礦用氣動司控道岔裝置，用來控制阻力不大于30kg的道岔轉轍機，最大行程125mm?？捎伤緳C(jī)遙控轉轍，也可以手動換向閥轉轍，同時岔位自動變換顯示。該裝置設計先進，性能穩定可靠，遙控發射準確，接收應用數字邏輯電路，抗干擾能力強。結構設計美觀堅固，應用在煤礦井下有甲烷、煤塵爆炸性混合物的危險場所，但無強烈振動及腐蝕性氣體的環境中使用，具有安裝方便，操作靈活等優點。

ZKC127Q礦用氣動司控道岔裝置（以下簡稱：裝置），該裝置主要用于礦山鐵軌運輸上，以取代“人工扳道器”。該裝置具有結構簡單，工作可靠，抗干擾性強，維修方便，故障率低及互換性好等特點，并且有效改善工作條件，提高運輸效率，同時也為運輸自動化打下了良好的基礎。

主要性能及功能

輸入電壓：AC127V, 功率：20W

遙控動作距離：（0～50）m

遙控角度：（0～30）0

輸入氣壓：（0.4～0.6）MPa

動作力:（2000～3000）N

氣缸動作行程:0～125mm

傳感器動作距離：（1～5）mm

氣缸動作時間：≤3s

輸出信號：高電平≥3V.DC  　低電平≤0.5V.DC

顯示器指示在黑暗中20m處清晰可見

顯示器、氣動轉轍機最大傳輸距離：20m

功能：道岔裝置以礦用隔爆兼本安型氣動司控道岔裝置主機為核心, 當主機接受到發射機指令輸出高電平電磁閥動作，氣動轉轍機前推；位置傳感器將高電平電反饋給礦用隔爆兼本安型氣動司控道岔裝置顯示器，顯示器顯示道岔當前位置，直道綠色箭頭亮、側道紅色箭頭亮表明道岔處于直道位置。當主機再次接受到發射機指令輸出低電平電磁閥動作，氣動轉轍機復位；位置傳感器將低電平電反饋給礦用隔爆兼本安型氣動司控道岔裝置顯示器，側道綠色箭頭亮、直道紅色箭頭亮表明道岔處于側道位置；直道、側道綠色箭頭同時亮，表明道岔不到位。
